Menganalisis karakteristik kelistrikan transformator daya adalah tugas penting yang memerlukan pemahaman komprehensif baik pengetahuan teoritis maupun aplikasi praktis. Sebagai pemasok trafo daya, saya telah terlibat dalam banyak proyek di mana analisis akurat terhadap karakteristik ini sangat penting untuk memastikan pengoperasian trafo yang andal dan efisien. Dalam postingan blog ini, saya akan membagikan beberapa aspek penting dalam menganalisis karakteristik kelistrikan transformator daya.
Memahami Dasar-dasar Transformator Daya
Sebelum mempelajari analisis karakteristik kelistrikan, penting untuk memiliki pemahaman yang kuat tentang prinsip dasar transformator daya. Transformator daya adalah perangkat listrik statis yang mentransfer energi listrik antara dua atau lebih rangkaian melalui induksi elektromagnetik. Terdiri dari belitan primer, belitan sekunder, dan inti magnet. Ketika arus bolak-balik (AC) mengalir melalui belitan primer, maka timbul medan magnet pada inti. Medan magnet ini kemudian menginduksi tegangan pada belitan sekunder, sehingga memungkinkan terjadinya transfer energi listrik.
Parameter utama yang menentukan karakteristik kelistrikan transformator daya meliputi rasio tegangan, rasio belitan, impedansi, efisiensi, dan rugi-rugi. Parameter-parameter ini saling terkait dan berperan penting dalam menentukan kinerja transformator.
Rasio Tegangan dan Rasio Putaran
Rasio tegangan transformator daya adalah rasio tegangan sekunder terhadap tegangan primer. Hal ini berhubungan langsung dengan rasio lilitan, yaitu perbandingan jumlah lilitan pada belitan sekunder dengan jumlah lilitan pada belitan primer. Secara matematis, rasio tegangan (V₂/V₁) sama dengan rasio belitan (N₂/N₁), dengan V₁ dan V₂ adalah tegangan primer dan sekunder, serta N₁ dan N₂ masing-masing adalah jumlah belitan pada belitan primer dan sekunder.
Untuk menganalisis perbandingan tegangan, seseorang dapat mengukur tegangan primer dan sekunder dengan menggunakan alat ukur tegangan yang sesuai seperti voltmeter. Dengan membandingkan nilai terukur dengan rasio tegangan pengenal yang ditentukan oleh pabrikan, setiap penyimpangan dapat dideteksi. Penyimpangan pada rasio tegangan dapat menunjukkan masalah seperti hubung singkat, belitan hubung terbuka, atau pengaturan keran yang salah.
Impedansi
Impedansi transformator daya merupakan karakteristik penting yang mempengaruhi kinerjanya dalam berbagai kondisi operasi. Ini terdiri dari komponen resistansi dan reaktansi. Impedansi transformator membatasi arus hubung singkat dan mempengaruhi pengaturan tegangan.
Impedansi transformator dapat diukur dengan menggunakan uji hubung singkat. Dalam pengujian hubung singkat, belitan sekunder dihubung pendek, dan tegangan yang dikurangi diterapkan pada belitan primer sedemikian rupa sehingga arus pengenal mengalir dalam belitan. Dengan mengukur tegangan, arus, dan daya yang diberikan, impedansi dapat dihitung menggunakan rumus berikut:
[Z = \frac{V_{sc}}{I_{sc}}]
[R = \frac{P_{sc}}{I_{sc}^2}]
[X=\sqrt{Z^{2}-R^{2}}]
dimana (V_{sc}) adalah tegangan hubung singkat, (I_{sc}) adalah arus hubung singkat, (P_{sc}) adalah daya hubung singkat, (Z) adalah impedansi, (R) adalah resistansi, dan (X) adalah reaktansi.
Analisis impedansi yang tepat sangat penting untuk memastikan bahwa transformator dapat menahan arus hubung singkat tanpa kerusakan dan untuk mempertahankan pengaturan tegangan yang dapat diterima. Jika impedansi terlalu rendah, arus hubung singkat dapat berlebihan sehingga dapat menyebabkan panas berlebih dan kerusakan pada belitan trafo. Di sisi lain, jika impedansi terlalu tinggi, pengaturan tegangan mungkin buruk, sehingga mengakibatkan penurunan tegangan yang signifikan pada beban.
Efisiensi dan Kerugian
Efisiensi transformator daya didefinisikan sebagai rasio daya keluaran terhadap daya masukan. Ini adalah parameter penting yang mencerminkan efisiensi konversi energi transformator. Rugi-rugi pada transformator daya dapat diklasifikasikan menjadi dua jenis utama: rugi-rugi tembaga dan rugi-rugi besi.
Kerugian tembaga terjadi karena hambatan belitan. Besarnya sebanding dengan kuadrat arus yang mengalir melalui belitan ((P_{cu}=I^{2}R), dengan (I) adalah arus dan (R) adalah hambatan belitan). Rugi-rugi besi, disebut juga rugi-rugi inti, terdiri dari rugi-rugi histeresis dan rugi-rugi arus eddy. Rugi-rugi histeresis disebabkan oleh pembalikan medan magnet pada inti, sedangkan rugi-rugi arus eddy disebabkan oleh arus induksi pada inti.
Untuk mengukur efisiensi dapat dilakukan uji beban. Dalam uji beban, transformator dioperasikan pada tingkat beban yang berbeda, dan daya masukan dan daya keluaran diukur. Efisiensi kemudian dapat dihitung dengan menggunakan rumus:
[\eta=\frac{P_{keluar}}{P_{masuk}}\kali100%]
dimana (\eta) adalah efisiensi, (P_{out}) adalah daya keluaran, dan (P_{in}) adalah daya masukan.
Dengan menganalisis rugi-rugi, tindakan yang tepat dapat diambil untuk meningkatkan efisiensi transformator. Misalnya, menggunakan bahan inti berkualitas tinggi dengan histeresis rendah dan rugi-rugi arus eddy dapat mengurangi rugi-rugi besi, sedangkan menggunakan konduktor dengan luas penampang yang lebih besar dapat mengurangi rugi-rugi tembaga.
Alat Praktis dan Teknik Analisis
Selain analisis teoritis, ada beberapa alat dan teknik praktis yang dapat digunakan untuk menganalisis karakteristik kelistrikan suatu transformator daya. Ini termasuk:
- Instrumen Pengujian Transformator: Instrumen khusus seperti penguji rasio belitan transformator, penganalisis impedansi, dan penganalisis daya dapat digunakan untuk mengukur berbagai parameter kelistrikan transformator secara akurat. Instrumen-instrumen ini memberikan hasil yang cepat dan andal, yang penting untuk analisis yang efisien.
- Pencitraan Termal: Kamera pencitraan termal dapat digunakan untuk mendeteksi titik panas pada belitan dan inti transformator. Titik panas dapat mengindikasikan rugi-rugi yang berlebihan, kelebihan beban, atau masalah lain yang dapat mempengaruhi kinerja dan umur trafo.
- Pengujian Pelepasan Sebagian: Pengujian luahan sebagian digunakan untuk mendeteksi adanya luahan sebagian pada isolasi transformator. Pelepasan sebagian dapat menyebabkan degradasi insulasi seiring berjalannya waktu, sehingga berpotensi menyebabkan kegagalan. Dengan mendeteksi pelepasan sebagian secara dini, tindakan pemeliharaan yang tepat dapat diambil untuk mencegah masalah besar.
Penerapan dan Contoh di Dunia Nyata
Sebagai pemasok trafo daya, saya telah menjumpai berbagai skenario dunia nyata di mana analisis karakteristik kelistrikan sangat penting. Misalnya saja pada sistem distribusi tenaga listrik industri besar, sebuah trafo mengalami masalah pengaturan tegangan. Dengan melakukan analisis rinci terhadap perbandingan impedansi dan tegangan, ditemukan adanya hubungan arus pendek pada belitan sekunder. Masalah ini segera diatasi dengan mengganti belitan yang rusak, yang mengembalikan pengoperasian normal transformator dan meningkatkan kualitas daya dalam sistem.
Dalam kasus lain, pelanggan khawatir tentang tingginya konsumsi energi transformator. Melalui uji beban dan analisis rugi-rugi, diketahui bahwa trafo mempunyai rugi-rugi besi yang relatif tinggi akibat penggunaan material inti yang sudah ketinggalan zaman. Dengan mengganti inti dengan yang lebih hemat energi, efisiensi transformator meningkat secara signifikan, sehingga mengurangi biaya energi bagi pelanggan.
Kesimpulan
Menganalisis karakteristik kelistrikan transformator daya adalah tugas yang kompleks namun penting untuk memastikan pengoperasiannya yang andal dan efisien. Dengan memahami prinsip dasar transformator daya dan menggunakan alat dan teknik yang tepat, seseorang dapat mengukur dan menganalisis parameter seperti rasio tegangan, impedansi, efisiensi, dan rugi-rugi secara akurat. Analisis ini dapat membantu dalam mendeteksi potensi masalah secara dini, mengambil tindakan pemeliharaan yang tepat, dan meningkatkan kinerja sistem tenaga listrik secara keseluruhan.

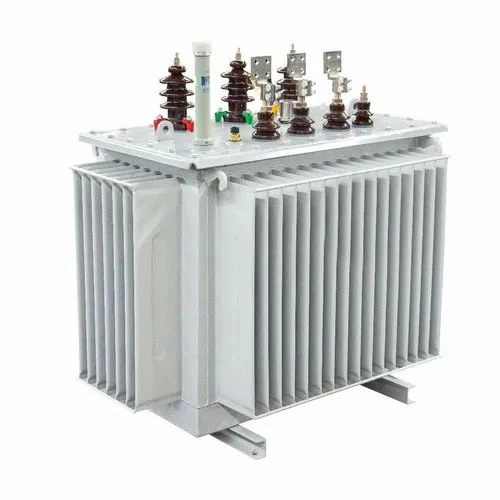

Jika Anda membutuhkan trafo daya berkualitas tinggi atau memiliki pertanyaan mengenai analisis karakteristik kelistrikannya, kami siap membantu. Kami menawarkan berbagai macamTransformator Daya, termasukTrafo Terendam Minyak. Kita10mva 69kv/6.3kv Harga Pabrik Penjualan Langsung Transformator Daya Besar Berkualitas Tinggiadalah pilihan populer untuk banyak aplikasi industri dan komersial. Hubungi kami untuk informasi lebih lanjut dan mendiskusikan kebutuhan spesifik Anda.
