Koreksi faktor daya merupakan aspek penting dari sistem tenaga listrik, dan pengaruhnya terhadap transformator daya 69kV sangat signifikan, berdampak pada kinerja transformator dan efisiensi jaringan listrik secara keseluruhan. Sebagai pemasok transformator daya 69kV, kami telah menyaksikan secara langsung beragam hasil penerapan tindakan koreksi faktor daya.
Memahami Faktor Daya dan Regulasi Tegangan
Faktor daya adalah ukuran seberapa efektif daya listrik diubah menjadi keluaran kerja yang berguna dalam rangkaian arus bolak-balik (AC). Faktor daya yang rendah berarti sejumlah besar daya listrik digunakan untuk mempertahankan medan magnet pada beban induktif daripada melakukan pekerjaan yang berguna. Pada transformator daya 69kV, faktor daya yang buruk dapat menyebabkan peningkatan penurunan tegangan pada belitan transformator.
Pengaturan tegangan sangat penting untuk pengoperasian peralatan listrik yang terhubung ke transformator dengan benar. Faktor daya yang rendah dapat menyebabkan tegangan pada transformator sekunder berubah secara signifikan seiring dengan perubahan beban. Hal ini karena aliran daya reaktif yang terkait dengan faktor daya yang rendah menghasilkan impedansi tambahan pada rangkaian transformator, sehingga menyebabkan penurunan tegangan yang lebih besar. Dengan memperbaiki faktor daya, kita dapat memperbaiki pengaturan tegangan. Misalnya, jika transformator daya 69kV menyuplai beban industri besar dengan faktor daya rendah, tegangan pada ujung beban mungkin sangat rendah selama jam sibuk. Memasang kapasitor koreksi faktor daya dapat mengurangi aliran daya reaktif, sehingga meminimalkan penurunan tegangan dan memastikan tingkat tegangan yang lebih stabil pada beban.
Mengurangi Kerugian Trafo
Koreksi faktor daya juga berdampak langsung pada pengurangan rugi-rugi pada trafo daya 69kV. Ada dua jenis rugi-rugi utama pada transformator: rugi-rugi tembaga dan rugi-rugi inti. Rugi-rugi tembaga sebanding dengan kuadrat arus yang mengalir melalui belitan transformator. Faktor daya yang rendah meningkatkan arus yang diambil dari transformator untuk sejumlah daya nyata tertentu, sehingga menyebabkan rugi-rugi tembaga yang lebih tinggi.
Dengan memperbaiki faktor daya, kita dapat mengurangi arus pada belitan trafo. Ketika arus dikurangi, rugi-rugi tembaga juga berkurang sesuai dengan rumus (P_{cu}=I^{2}R), dimana (P_{cu}) adalah rugi-rugi tembaga, (I) adalah arus, dan (R) adalah hambatan belitan. Kerugian inti, sebaliknya, terutama disebabkan oleh histeresis dan arus eddy pada inti transformator dan tidak secara langsung dipengaruhi oleh faktor daya. Namun, mengurangi aliran arus secara keseluruhan melalui koreksi faktor daya dapat mengakibatkan suhu pengoperasian yang lebih rendah, yang secara tidak langsung dapat berdampak positif pada kehilangan inti seiring berjalannya waktu.
Meningkatkan Kapasitas Trafo
Salah satu manfaat paling signifikan dari koreksi faktor daya pada transformator daya 69kV adalah potensi peningkatan kapasitas efektifnya. Transformator diberi nilai dalam volt - ampere (VA) atau kilovolt - ampere (kVA), yang merupakan ukuran daya semu. Daya semu ((S)) adalah jumlah vektor daya nyata ((P)) dan daya reaktif ((Q)), dan dinyatakan dengan rumus (S=\sqrt{P^{2}+Q^{2}}).
Ketika faktor daya rendah, sebagian besar kapasitas pengenal transformator ditempati oleh daya reaktif. Artinya, jumlah daya nyata yang dapat disalurkan ke beban terbatas. Dengan memperbaiki faktor daya, kita dapat mengurangi komponen daya reaktif, sehingga transformator dapat mengalirkan lebih banyak daya nyata pada nilai daya nyata tertentu. Misalnya, jika transformator daya 69kV memiliki kapasitas pengenal 50MVA dan beroperasi dengan faktor daya rendah 0,7, daya sebenarnya yang dapat dihasilkannya hanya (P = S\times PF=50\times0.7 = 35MW). Namun, jika faktor daya dikoreksi menjadi 0,95, penyaluran daya sebenarnya dapat ditingkatkan menjadi (P=50\times0,95 = 47,5MW) tanpa membebani transformator secara berlebihan. Peningkatan kapasitas ini dapat menunda kebutuhan akan peningkatan dan perluasan trafo yang mahal.
Meningkatkan Efisiensi Sistem
Koreksi faktor daya tidak hanya menguntungkan transformator daya 69kV namun juga meningkatkan efisiensi sistem tenaga secara keseluruhan. Ketika faktor daya ditingkatkan, aliran daya reaktif pada saluran transmisi dan distribusi berkurang. Hal ini, pada gilirannya, mengurangi rugi-rugi saluran, yang sebanding dengan kuadrat arus yang mengalir melalui saluran.
Selain itu, sistem tenaga listrik yang lebih efisien berarti lebih sedikit kapasitas pembangkitan yang diperlukan untuk memenuhi kebutuhan beban yang sama. Hal ini dapat menghemat biaya pembangkit listrik, karena lebih sedikit bahan bakar yang dikonsumsi pembangkit listrik. Selain itu, sistem tenaga listrik dengan efisiensi lebih tinggi lebih ramah lingkungan, karena mengurangi emisi karbon yang terkait dengan pembangkit listrik.
Studi Kasus
Mari kita pertimbangkan kasus di mana kompleks industri besar mengalami masalah stabilitas tegangan dan tagihan listrik yang tinggi. Kompleks ini disuplai oleh trafo daya 69kV, dan faktor daya beban industri sangat rendah, sekitar 0,6. Tegangan pada ujung beban berfluktuasi antara 65kV dan 68kV selama jam sibuk, yang menyebabkan masalah pada peralatan sensitif di kompleks tersebut.
Setelah melakukan analisis sistem tenaga secara detail, diputuskan untuk memasang sistem koreksi faktor daya yang terdiri dari kapasitor. Setelah faktor daya dikoreksi menjadi 0,9, tegangan pada ujung beban menjadi stabil pada sekitar 69kV. Kerugian tembaga pada transformator berkurang sekitar 30%, dan tagihan listrik secara keseluruhan berkurang sebesar 20%.
Kasus lainnya melibatkan perusahaan utilitas yang menghadapi kendala kapasitas pada jaringan distribusi listriknya. Trafo daya 69kV yang memasok beberapa usaha kecil hingga menengah beroperasi mendekati kapasitas terukurnya. Dengan menerapkan langkah-langkah koreksi faktor daya, perusahaan utilitas mampu meningkatkan kapasitas penyaluran daya nyata transformator sebesar 15%. Hal ini memungkinkan perusahaan utilitas untuk menghubungkan lebih banyak pelanggan ke jaringan yang ada tanpa harus berinvestasi pada trafo baru.
Produk Kami dan Koreksi Faktor Daya
Sebagai pemasok trafo daya 69kV, kami memahami pentingnya koreksi faktor daya dan dampaknya terhadap kinerja trafo kami. Transformator kami dirancang untuk bekerja secara efisien dalam berbagai kondisi faktor daya. Namun, kami juga memberikan solusi komprehensif untuk koreksi faktor daya kepada pelanggan kami.

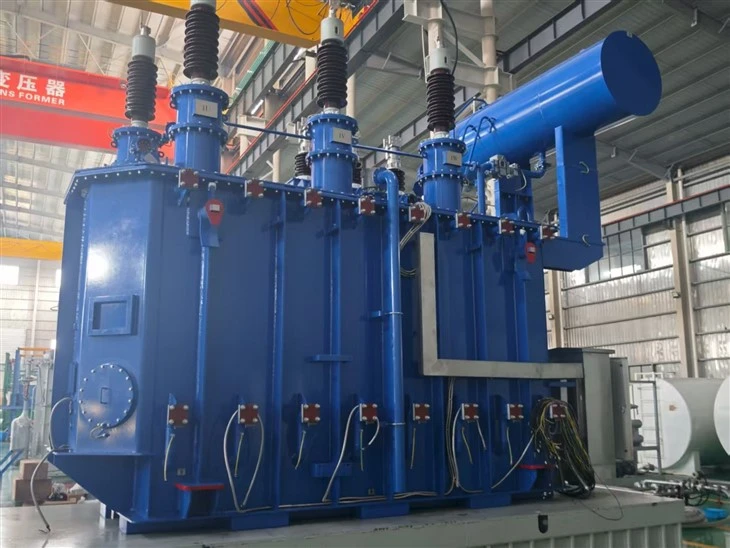

Kami menawarkan berbagai produk, termasukTrafo Terendam Minyak, yang dikenal dengan kinerja termal dan keandalannya yang luar biasa. Kita50000KVA 50MVA 115KV Turun Dengan OLTC Ke 23KV Trafo Gardu Induk Tiga Fasadirancang untuk memenuhi kebutuhan tegangan tinggi dan daya tinggi pada sistem tenaga modern, dan dapat memperoleh manfaat yang signifikan dari koreksi faktor daya. Selain itu, kamiHarga Pabrik 100MVA Penjualan Langsung Trafo Tenaga Listrik Berkualitas Tinggidioptimalkan untuk efisiensi dan dapat memberikan penghematan biaya jangka panjang bila digunakan bersama dengan teknik koreksi faktor daya.
Hubungi Kami untuk Solusi Koreksi Faktor Daya dan Trafo
Jika Anda mencari pemasok trafo daya 69kV yang andal atau memerlukan bantuan dalam koreksi faktor daya pada sistem kelistrikan Anda, kami siap membantu. Tim ahli kami memiliki pengalaman luas dalam merancang, membuat, dan memasang transformator daya dan sistem koreksi faktor daya. Kami dapat memberikan solusi khusus berdasarkan kebutuhan spesifik dan kondisi sistem tenaga Anda. Hubungi kami hari ini untuk mendiskusikan kebutuhan Anda dan mencari tahu bagaimana produk dan layanan kami dapat meningkatkan kinerja dan efisiensi jaringan listrik Anda.
Referensi
- Chapman, SJ (2012). Dasar-Dasar Mesin Listrik. McGraw - Bukit.
- Grainger, JJ, & Stevenson, WD (1994). Analisis Sistem Tenaga. McGraw - Bukit.
- Dorf, RC, & Svoboda, JA (2014). Pengantar Rangkaian Listrik. Wiley.
