RPP di Pusat Data: Bagaimana Panel Daya Jarak Jauh Mempengaruhi Pemilihan Transformator dan Distribusi Daya

Ketika orang berpikir tentang sistem tenaga listrik di apusat data, tersangka yang biasa muncul di benak-transformator,UPSunit, generator cadangan. Dan sejujurnya? Itu masuk akal. Itu adalah perlengkapan besar dan mencolok yang membuat lampu tetap menyala.





Namun ada komponen lain yang secara diam-diam melakukan banyak pekerjaan berat sehari-hari: Remote Power Panel, atau RPP.



Sekarang, RPP tidak mengubah tegangan. Jarang sekali menjadi bintang pertunjukan di ruang kekuasaan. Namun hal ini merupakan bagian penting bagaimana kekuasaan dapat mencapai tujuannya. Faktanya, cara Anda mendesain dan menempatkan RPP dapat memengaruhi-secara langsung, hal ini dapat memengaruhi ukuran transformator, kinerja harmonik, dan bahkan seberapa mudah Anda dapat mengembangkannya nanti.



Jadi ya, RPP dan trafo melakukan pekerjaan yang sangat berbeda. Namun mereka lebih terhubung daripada yang disadari banyak orang.

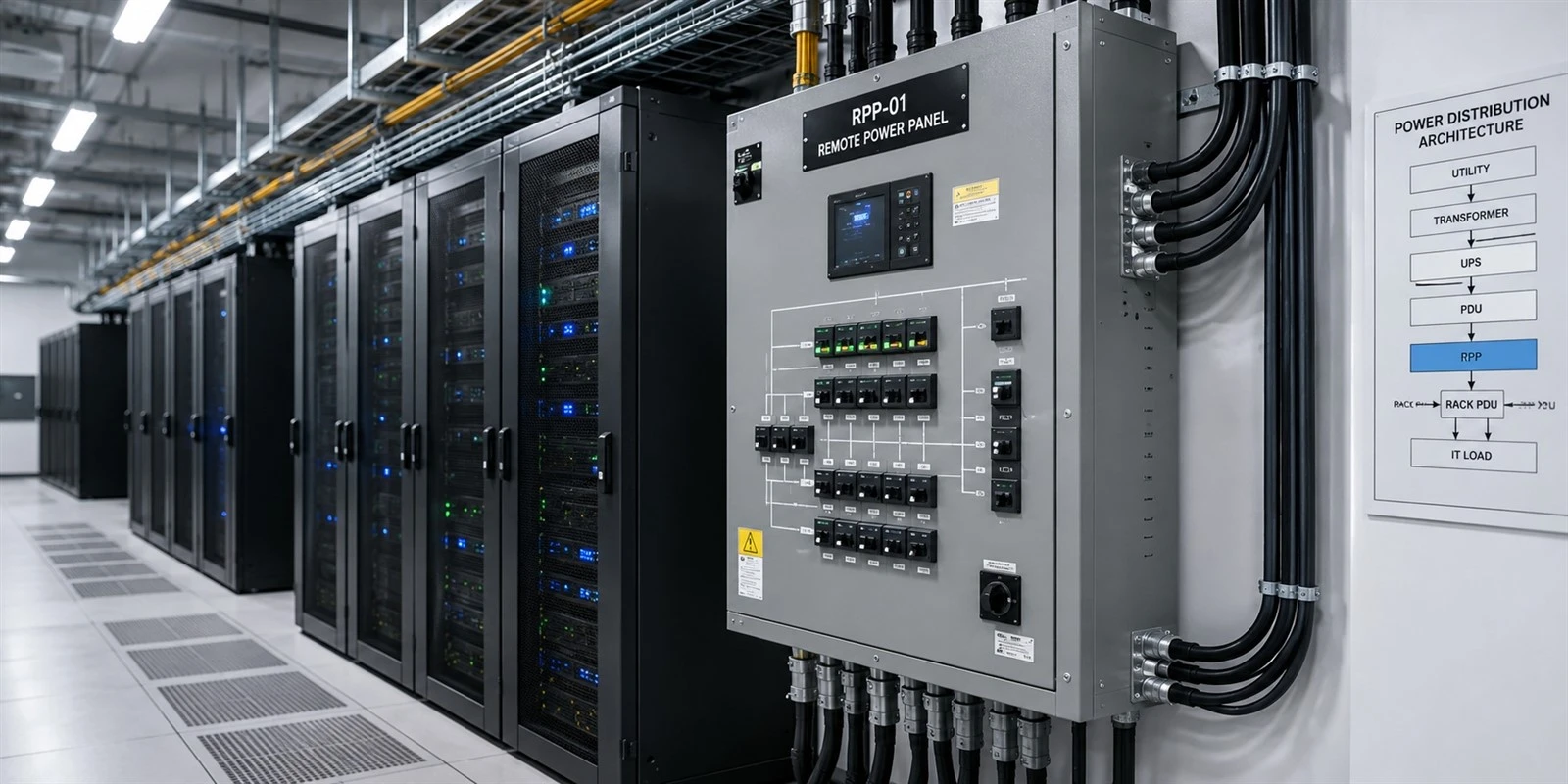

Sederhananya, RPP adalah panel daya sekunder. Dibutuhkan listrik dari huluPDUdan mengumpannya ke beberapa rak server.



Daripada menjalankan kabel di semua tempat dari satu titik pusat, Anda menggunakan RPP untuk mendekatkan daya ke peralatan IT Anda. Hal ini membuat keseluruhan tata letak kelistrikan menjadi lebih bersih, lebih teratur, dan-yang penting-lebih mudah untuk diskalakan seiring berkembangnya fasilitas Anda.



RPP tipikal menangani:

 Menyalurkan listrik ke beban rak

 Melindungi sirkuit cabang

 Memantau penggunaan daya

 Membuat ekspansi di masa depan menjadi lebih sederhana

 Menjaga manajemen kabel tetap waras



Kedengarannya tidak banyak. Namun di pusat data besar dengan ratusan atau ribuan rak? RPP sangat penting untuk menjaga segala sesuatunya tetap terkendali.





Berikut ini jalur daya umum di pusat data:

Jaringan Utilitas → Switchgear Tegangan Menengah → Transformator Daya → UPS → PDU →RPP→ Rak PDU → Server



Melihat rantai tersebut, Anda dapat melihat RPP berada cukup dekat dengan peralatan TI sebenarnya. Namun setiap daya yang mengalir melalui panel tersebut berasal dari hulu-dimulai dari transformator.



Itu sebabnya para insinyur transformator sangat peduli dengan penerapan RPP. Berapa banyak panel? Beban apa yang mereka dukung? Berapa pertumbuhan yang direncanakan? Semua itu memengaruhi trafo yang Anda pilih.



Inilah yang{0}}menentukan ukuran trafo bukan sekadar menjumlahkan beban saat ini dan menyelesaikannya.



Sebagian besar pusat data dibangun dengan mempertimbangkan pertumbuhan. Ruang data yang setengah kosong hari ini? Dalam beberapa tahun, itu bisa mencapai maksimal.

Mari kita jalankan contoh singkatnya:

Tapi itu hanya sebagian dari cerita. Anda juga harus memikirkan:

 Ekspansi di masa depan

 Kebutuhan redundansi

 Kerugian UPS

 Memuat keragaman

 Perencanaan kapasitas-jangka panjang



Jadi fasilitas dengan beban terhitung 2.250 kVA mungkin akan dipasangtrafo 2.500 kVA-atau bahkan 3.000 kVA-. Karena ketika rak baru mulai bermunculan lebih cepat dari yang diharapkan, sedikit kapasitas tambahan akan sangat bermanfaat.



Baiklah, sekarang mari kita membahas sedikit tentang rumput liar.



Sebagian besar peralatan yang dicolokkan ke RPP menggunakan catu daya-mode sakelar (SMPS). Tentu saja mereka efisien-tetapi mereka juga mengacaukan kualitas daya Anda dengan menimbulkan arus harmonik.



Penyebab umum:

 Server

 Sistem penyimpanan

 Sakelar jaringan

 Server pisau

 Cluster AI dan GPU



Alih-alih menggambar bentuk gelombang arus yang bagus dan halus, beban ini menciptakan harmonik yang berjalan kembali melalui jaringan distribusi dan mengenai transformator Anda.

Seiring waktu, terlalu banyak harmonik dapat menyebabkan:

 Rugi-rugi transformator lebih tinggi

 Operasi yang lebih panas

 Tekanan ekstra pada isolasi

 Efisiensi lebih rendah

 Umur peralatan lebih pendek



Tidak persis seperti yang Anda inginkan dalam-fasilitas penting.



Karena harmonik tidak dapat dihindari saat ini, banyak pusat data yang menggunakannyaTransformator berperingkat K-. Ini dibuat untuk menangani panas ekstra dari-beban nonlinier.

Semakin tinggi peringkat K-, semakin baik trafo menangani harmonisa tanpa memasak sendiri. Dan dengan meningkatnya beban kerja AI, trafo K-20 dan K-30 kini jauh lebih umum dibandingkan beberapa tahun yang lalu.





Terkadang menangani harmonik saja tidak cukup. Di fasilitas yang lebih besar, Anda menginginkannyamengurangimereka di sumbernya.



Di situlahTransformator Mitigasi Harmonik (HMT)masuk. Mereka menggunakan pengaturan belitan khusus dan-trik peralihan fasa untuk menghilangkan harmonik tertentu sebelum menyebar ke seluruh sistem Anda.

Untuk pusat data{0}}dengan kepadatan tinggi, HMT dapat menjadi cara terbaik untuk meningkatkan keandalan dan kualitas daya.





Untuk pusat data modern,transformator tipe-keringbiasanya adalah tujuan-tujuannya. Inilah alasannya:

Transformator tipe resin cor kering-memberi Anda performa api yang luar biasa, perawatan yang rendah, dan cocok secara alami di dalam ruangan. Itulah sebabnya mereka digunakan di seluruh dunia-fasilitas penting.





Sekilas, RPP tampak seperti panel distribusi lainnya. Namun sebenarnya hal ini memainkan peran yang jauh lebih besar dalam desain kelistrikan pusat data Anda daripada yang disadari kebanyakan orang.



Setiap beban yang dihubungkan melalui RPP memengaruhi kapasitas transformator, tingkat harmonik, dan-kinerja jangka panjang. Dan seiring dengan meningkatnya kepadatan rak-dan AI mendorong permintaan daya lebih tinggi lagi-koneksi ini menjadi lebih penting dari sebelumnya.



Memilih trafo yang tepat (tipe K-berperingkat, mitigasi harmonik, atau-kering dengan efisiensi tinggi-) membantu menjaga keandalan saat ini, sekaligus memberikan ruang untuk berkembang di masa depan.



Pada akhirnya, sistem distribusi tenaga listrik yang baik bukan hanya sekedar menggerakkan listrik. Ini tentang melakukannya dengan aman, efisien, dan konsisten-tahun demi tahun.
