Trafo untuk Pabrik Manufaktur: Jenis, Ukuran & Panduan Pemilihan

A transformator untuk pabrik manufakturadalah salah satu peralatan yang cenderung berada di latar belakang-sampai terjadi masalah. Ini memasok tegangan yang tepat ke jalur produksi, motor, mesin CNC, peralatan las, sistem HVAC, sistem otomasi, penerangan, dan banyak beban industri lainnya.

Untuk fasilitas manufaktur, memilih trafo bukan hanya tentang memilih nomor kVA dari katalog. Pertanyaan sebenarnya adalah apakah trafo dapat menangani cara pabrik sebenarnya beroperasi. Fluktuasi beban, motor besar, penggerak frekuensi-variabel, harmonik, kondisi lingkungan, ekspansi di masa depan, dan keandalan semuanya perlu dipertimbangkan.

Dengan kata lain, trafo harus sesuai dengan pembangkitnya, bukan sebaliknya.

Pabrik manufaktur biasanya memiliki profil kelistrikan yang jauh lebih menuntut dibandingkan bangunan komersial biasa. Motor induksi besar, kompresor, tungku, mesin las, sistem robot, penggerak frekuensi-variabel, dan mesin produksi semuanya dapat memberikan beban yang signifikan pada jaringan listrik.

Trafo industri yang dipilih dengan tepat akan mengubah pasokan tegangan-media yang masuk menjadi tegangan yang diperlukan oleh peralatan pabrik. Tergantung pada proyeknya, tegangan masuk yang umum mungkin termasuk11 kV, 13,8 kV, 22 kV, 33 kV, atau 35 kV, sedangkan sistem-tegangan rendah dapat beroperasi pada 400 V, 415 V, 480 V, atau tegangan lain yang ditentukan.

Trafo juga berperan dalam stabilitas tegangan, kehilangan energi, tingkat-hubungan pendek, dan keandalan sistem distribusi daya pembangkit listrik secara keseluruhan.

Tidak ada satu desain trafo yang cocok untuk setiap pabrik. Pilihan yang tepat sangat bergantung pada tata letak pabrik, kapasitas, lokasi pemasangan, dan jenis peralatan yang diberi daya.

Tipe Transformator	Aplikasi Khas	Keuntungan Utama
Minyak-Trafo Terendam	Pabrik industri besar, gardu induk luar ruangan	Kapasitas tinggi dan pembuangan panas yang efisien
Kering-Jenis Transformator	Pabrik dalam ruangan, bengkel,-fasilitas industri komersial	Tidak ada oli trafo dan pemasangan di dalam ruangan lebih mudah
Transformator Resin Cor	Lingkungan yang bersih, lembap, atau{0}}sensitif terhadap kebakaran	Kinerja isolasi yang baik dan perawatan yang rendah
Bantalan-Trafo yang Dipasang	Distribusi tanaman di luar ruangan	Instalasi kompak dan aman
Transformator Isolasi	Peralatan produksi yang sensitif	Isolasi listrik dan peningkatan kualitas daya
Turun-Transformator Turun	Distribusi tegangan-menengah ke-tegangan rendah	Memasok tegangan pemanfaatan pabrik
Naik-Transformator Naik	Sistem pembuatan-di lokasi	Menaikkan tegangan untuk koneksi internal atau jaringan

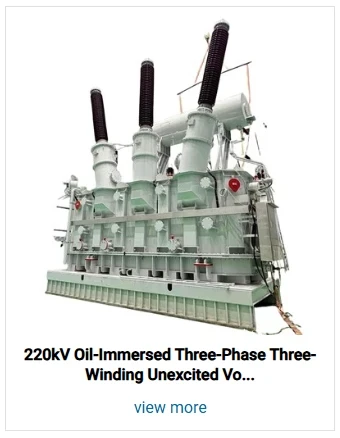

yaweitransformer-220 kV oil immersed transformer

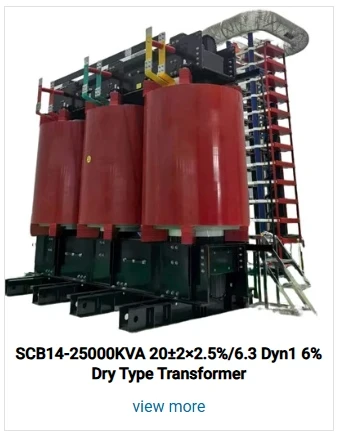

yaweitransformer-25000 KVA dry type transformer

yaweitransformer-pad mounted transformer

yaweitransformer-pole mounted transformer

Untuk fasilitas manufaktur yang lebih besar,minyak-transformator daya terendamseringkali merupakan pilihan praktis, terutama ketika trafo dipasang di luar ruangan dan kapasitas yang dibutuhkan tinggi. Minyak memberikan perpindahan panas yang efektif dan telah banyak digunakan untuk aplikasi tenaga industri selama beberapa dekade.

Namun, untuk pabrik dalam ruangan, atransformator tipe-keringbisa lebih cocok. Tidak ada minyak isolasi yang perlu dikelola, dan-desain resin cor dapat bekerja dengan baik di lingkungan yang mengkhawatirkan keselamatan kebakaran, kelembapan, atau akses pemeliharaan yang terbatas.

Penentuan ukuran trafo harus dimulai dengan permintaan listrik sebenarnya dari pabrik. Cukup menambahkan peringkat papan nama setiap mesin dapat dengan mudah menghasilkan trafo berukuran besar.

Titik awal yang mendasar adalah:

Kapasitas Trafo yang Dibutuhkan ≈ Beban Permintaan Maksimum ± Faktor Beban Target

Untuk sistem tiga-fasa, daya nyata dapat diperkirakan menggunakan:

kVA=√3 × Tegangan × Arus 1.000

Tapi itu hanya titik awalnya. Aplikasi industri biasanya memerlukan pengamatan lebih dekat pada-arus start motor, faktor daya, beban harmonik, pengoperasian mesin secara bersamaan, peralatan siaga, dan perluasan produksi yang diharapkan.

Misalnya, sebuah pabrik mempunyai perkiraan permintaan maksimum sekitar 1.600 kVA. Memasang trafo berkapasitas 1.600 kVA mungkin tampak logis, namun hal ini mungkin hanya menyisakan sedikit ruang untuk pertumbuhan di masa depan. Tergantung pada kondisi pengoperasian, aTrafo 2.000 kVAatau beberapa-susunan transformator mungkin lebih cocok.

Pada saat yang sama, lebih besar tidak otomatis lebih baik. Trafo yang terlalu besar dapat meningkatkan investasi awal dan mungkin beroperasi secara tidak efisien pada tingkat pembebanan yang sangat rendah.

Berbagai jenis peralatan manufaktur memberikan jenis tekanan yang berbeda pada sistem kelistrikan.

Motor besar dapat menimbulkan penurunan tegangan yang signifikan saat start. Penggerak frekuensi-variabel dan peralatan elektronika daya lainnya dapat menimbulkan arus harmonik. Mesin las dapat menimbulkan perubahan beban yang cepat, sedangkan mesin CNC, robotika, dan sistem kontrol otomatis dapat lebih sensitif terhadap gangguan tegangan.

Inilah sebabnya mengapa peralatan yang terhubung ke trafo sama pentingnya dengan total kVA.

Jika suatu pembangkit mempunyai beban nonlinier dalam jumlah besar, para insinyur mungkin perlu mempertimbangkannyakemampuan menahan harmonik (klik untuk mempelajari tentang Harmonic Mitigating Transformer), K-persyaratan faktor(klik untuk mempelajari tentang Transformator Berperingkat K-), arus netral, dan kualitas daya secara keseluruhan. Dalam beberapa kasus, menggunakan trafo khusus untuk peralatan tertentu merupakan pendekatan yang masuk akal.

Misalnya, mesin produksi berat dapat dipisahkan dari sistem kendali sensitif atau peralatan presisi. Hal ini dapat membantu mengurangi gangguan listrik dan memberikan pasokan listrik yang lebih bersih pada beban yang lebih sensitif.

Pilihan antara trafo-terendam oli dan trafo-jenis kering biasanya bergantung pada lingkungan proyek, kapasitas, persyaratan keselamatan, dan pengaturan pemasangan.

Minyak-transformator terendambiasanya digunakan untuk gardu induk luar ruangan yang besar dan{0}}distribusi daya industri berkapasitas lebih tinggi. Mereka menawarkan pendinginan yang efektif dan tersedia untuk berbagai aplikasi tegangan- dan tinggi-tegangan.

Transformator tipe-keringsering kali lebih disukai ketika trafo perlu dipasang di dalam gedung pabrik. Produk ini menghilangkan kebutuhan akan minyak trafo dan dapat menjadi sangat menarik jika persyaratan keselamatan kebakaran dan pemasangan di dalam ruangan penting.

Tuang-transformator resinjuga dapat bekerja dengan baik di lingkungan yang mengkhawatirkan kelembapan atau kontaminasi.

Tidak ada pemenang universal di sini. Trafo yang berfungsi sempurna untuk satu pabrik mungkin bukan solusi yang tepat untuk pabrik lain.

Pabrik manufaktur sering kali beroperasi selama berjam-jam, dan beberapa fasilitas beroperasi terus menerus. Artinya, rugi-rugi trafo yang relatif kecil pun dapat bertambah seiring masa pakai peralatan.

Kerugian transformatorumumnya dibagi menjaditidak ada-kerugian bebanDankerugian beban. Tidak ada-kerugian beban yang terjadi setiap kali transformator diberi energi, sedangkan kerugian beban meningkat seiring transformator membawa lebih banyak arus.

Untuk pabrik yang beroperasi 24 jam sehari, memilih transformator dengan karakteristik rugi-rugi yang sesuai dapat berdampak besar pada-biaya energi jangka panjang.

Jadi, ketika membandingkan trafo, masuk akal untuk melihat lebih dari sekadar harga beli. Investasi awal yang sedikit lebih tinggi mungkin bermanfaat jika trafo memberikan efisiensi yang lebih baik dan kerugian pengoperasian yang lebih rendah selama bertahun-tahun.

Bagi pabrik, kegagalan listrik dapat berarti lebih dari sekadar bangunan yang gelap. Gangguan listrik dapat menghentikan jalur produksi, mengganggu proses otomatis, merusak pekerjaan yang-sedang-berlangsung, dan berpotensi mengakibatkan kerugian finansial yang signifikan.

Itu sebabnya fasilitas yang lebih besar sering kali menggunakan lebih dari satu trafo.

Misalnya, transformator yang berbeda dapat memasok area produksi terpisah, dengan pengaturan bus{0}atau kapasitas cadangan yang memberikan fleksibilitas tambahan. Jika salah satu trafo memerlukan pemeliharaan, sebagian fasilitas mungkin masih dapat beroperasi.

Untuk proses produksi yang sangat penting, sistem kelistrikan juga dapat mencakup generator, sistem UPS, penyimpanan energi baterai, atau sumber daya terbarukan.

Pengaturan yang tepat bergantung pada seberapa banyak waktu henti yang dapat ditoleransi oleh pabrik. Fasilitas yang memproduksi komponen penting mungkin memiliki persyaratan redundansi yang sangat berbeda dengan bengkel-tujuan umum yang lebih kecil.

Lingkungan pabrik tidak boleh diabaikan.

Fasilitas manufaktur dapat mengandung debu, kelembapan, bahan kimia, getaran, suhu tinggi, atau zat korosif. Kondisi ini dapat mempengaruhi isolasi transformator, kinerja pendinginan, penutup, dan masa pakai.

Untuk instalasi luar ruangan, trafo memerlukan perlindungan yang sesuai terhadap cuaca dan akses tidak sah. Trafo dalam ruangan memerlukan ventilasi yang memadai dan jarak bebas yang cukup di sekitar peralatan sehingga panas dapat keluar dan kru pemeliharaan dapat bekerja dengan aman.

Jika trafo dipasang di dekat jalur produksi, lingkungan sekitar harus dipertimbangkan pada tahap desain awal-bukan setelah peralatan dipesan.

Memilih atransformator untuk pabrik manufakturpenerapannya benar-benar tentang menemukan keseimbangan yang tepat antara kapasitas, keandalan, efisiensi, keselamatan, dan kebutuhan masa depan.

Peringkat trafo tentu saja penting, tetapi itu hanya salah satu bagian dari keputusan. Insinyur juga harus melihat tingkat tegangan pembangkit listrik, karakteristik beban, start motor, konten harmonik, lingkungan instalasi, metode pendinginan, persyaratan redundansi, dan perluasan yang direncanakan.

Transformator Jiangsu Yaweimenyediakan solusi trafo tipe-terendam dan kering-minyak untuk distribusi daya industri, fasilitas manufaktur, proyek energi terbarukan, dan aplikasi berat lainnya. Kapasitas transformator, rasio tegangan, impedansi, metode pendinginan, konfigurasi penutup, dan aksesori dapat disesuaikan sesuai dengan kebutuhan proyek.

Untuk fasilitas manufaktur baru, umumnya lebih baik menentukan spesifikasi trafo bersama dengan jadwal beban listrik lengkap dan desain distribusi. Hal ini dapat membantu menghindari ukuran yang terlalu kecil dan terlalu besar yang tidak perlu-dan, yang lebih penting, memberi pabrik pasokan listrik yang stabil dan dapat diandalkan untuk tahun-tahun mendatang.
