Impedansi Transformator: Arti, Perhitungan & Aplikasi

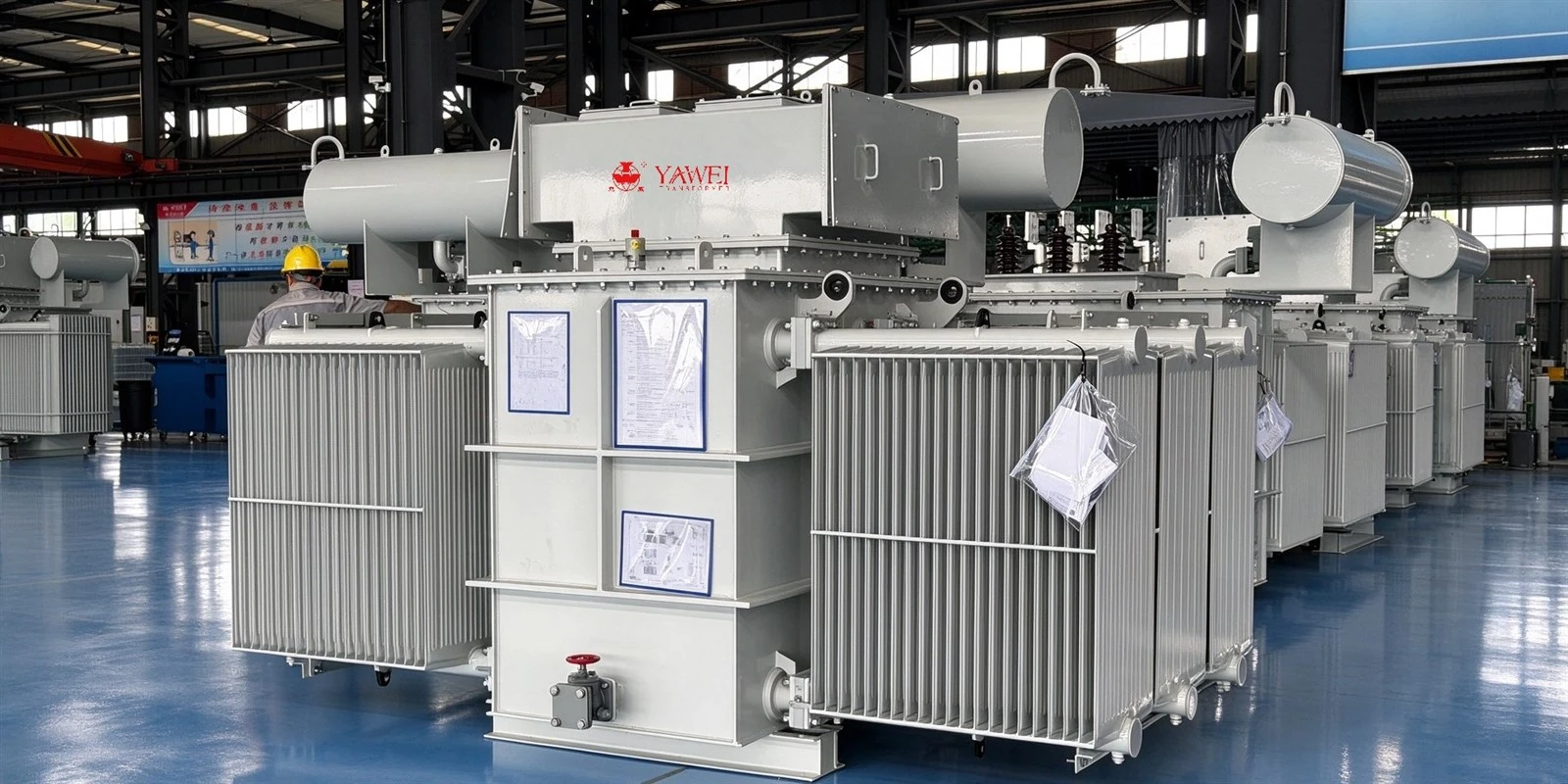

Impedansi transformatormerupakan parameter kelistrikan penting yang mempengaruhi pengaturan tegangan, arus hubung singkat, stabilitas sistem tenaga, dan kinerja jaringan distribusi listrik secara keseluruhan. Ketika para insinyur mengevaluasi atransformator dayaatautrafo distribusi, impedansi adalah salah satu spesifikasi utama yang perlu dipertimbangkan bersama dengan persyaratan tegangan, kapasitas, dan beban pengenal.

Impedansi transformator menggambarkan perlawanan yang diberikan transformator terhadap arus bolak-balik dalam kondisi operasi tertentu. Ini termasuk perlawanan daribelitandan reaktansi terkait dengankebocoran fluks magnet.

Dalam aplikasi praktis, impedansi transformator biasanya dinyatakan sebagai persentase tegangan pengenal, yang dikenal sebagai persentase impedansi atau persen impedansi.(%Z). Nilai ini umumnya ditentukan melalui ates hubung singkatsesuai dengan standar pengujian yang berlaku.

Misalnya, transformator dengan kapasitas pengenal 1.000 kVA dan impedansi 6% mempunyai persentase impedansi 6%. Ini tidak berarti trafo terus menerus kehilangan 6% dayanya. Sebaliknya, nilai impedansi menggambarkan tegangan yang diperlukan untuk mensirkulasikan arus pengenal pada kondisi pengujian hubung singkat yang ditentukan.

Impedansi transformator sangat penting ketika menentukan tingkat arus gangguan, mengevaluasi penurunan tegangan pada beban, dan mengoordinasikan perangkat proteksi.

Impedansi transformator mempengaruhi beberapa aspek desain dan operasi sistem kelistrikan.

Ketika hubung singkat terjadi pada sisi sekunder transformator, arus gangguan yang tersedia sebagian bergantung pada impedansi transformator. Untuk rating dan tegangan transformator tertentu, impedansi yang lebih tinggi umumnya menghasilkan arus hubung singkat prospektif yang lebih rendah.

Hubungan ini penting ketika memilih pemutus sirkuit, sekering, switchgear, busbar, dan peralatan listrik lainnya. Jika arus gangguan yang tersedia melebihi nilai interupsi atau ketahanan peralatan, sistem mungkin memerlukan spesifikasi trafo yang berbeda atau tindakan pembatasan arus tambahan.

Impedansi transformator juga mempengaruhi jatuh tegangan ketika beban bertambah. Pada kondisi operasi normal, arus yang mengalir melalui resistansi belitan dan reaktansi bocor menghasilkan penurunan tegangan antara kondisi tanpa beban dan kondisi berbeban.

Sebuah transformator dengan impedansi yang lebih rendah umumnya mengalami penurunan tegangan yang lebih kecil untuk beban dan faktor daya yang sebanding. Namun, pengaturan tegangan aktual juga bergantung pada rasio resistansi terhadap reaktansi transformator, tingkat pembebanan, dan apakah beban bersifat induktif atau kapasitif.

Untuk fasilitas dengan peralatan listrik sensitif, tegangan stabil sangatlah penting. Pusat data, pabrik, rumah sakit, dan bangunan komersial harus mempertimbangkan impedansi ketika merancang sistem distribusi listrik yang andal.

Ketika dua atau lebih transformator beroperasi secara paralel, rasio tegangan, hubungan fasa, kelompok vektor, dan impedansinya harus kompatibel. Nilai impedansinya harus cukup dekat, bila dinyatakan dalam dasar rating umum, untuk mendukung pembagian beban yang tepat.

Jika transformator paralel mempunyai impedansi yang sangat berbeda, transformator tersebut mungkin tidak membagi beban secara proporsional dengan kapasitas pengenalnya. Satu unit bisa kelebihan beban sementara unit lainnya kurang dimanfaatkan.

Pemilihan trafo yang tepat dan verifikasi teknik dapat membantu mencegah masalah ini.

Impedansi transformator dapat dinyatakan dalam bentuk persentase, bentuk per unit, atau sebagai impedansi setara dalam ohm.

Rumus persentase impedansi dasar adalah:

Persentase impedansi=(Tegangan uji hubung singkat / Tegangan terukur) × 100%

Selama pengujian hubung singkat standar, satu belitan biasanya dihubung pendek sementara tegangan yang dikurangi diterapkan ke belitan lainnya. Tegangan yang diperlukan untuk menghasilkan arus uji yang ditentukan diukur dan digunakan untuk menentukan impedansi.

Misalnya, jika 6% dari tegangan pengenal diperlukan untuk mensirkulasikan arus pengenal selama pengujian yang ditentukan, persentase impedansi transformator adalah 6%.

Untuk transformator tiga fasa, perkiraan arus saluran pengenal dapat dihitung menggunakan:

Nilai arus=Nilai daya semu / (√3 × Nilai tegangan saluran)

Perhitungan ini membantu para insinyur menilai pembebanan transformator dan memperkirakan arus gangguan.

Untuk contoh yang disederhanakan, pertimbangkan transformator 1.000 kVA dengan tegangan sekunder pengenal 400 V dan impedansi 6%.

Nilai arus sekunder kira-kira:

1,000,000 / (√3 × 400) ≈ 1,443 A

Dengan asumsi gangguan tiga fasa yang ideal dan dibaut pada terminal transformator, dengan suplai hulu yang cukup kaku dan tidak ada impedansi signifikan lainnya, arus gangguan simetris awal kira-kira:

1,443 / 0.06 ≈ 24,050 A

Nilai perkiraannya sekitar 24 kA. Dalam instalasi nyata, impedansi sumber hulu, kabel, busbar, dan karakteristik sistem lainnya akan mempengaruhi arus gangguan sebenarnya. Oleh karena itu, perhitungan hubung singkat yang terperinci harus diselesaikan sebelum memilih peralatan proteksi.

Beberapa faktor desain dan manufaktur mempengaruhi impedansi transformator.

Desain berliku:Susunan, dimensi, dan jarak tegangan tinggi Transformer impedance dan belitan tegangan rendah mempengaruhi fluks bocor dan reaktansi bocor.

Kapasitas transformator:Transformator yang lebih besar sering kali memiliki persyaratan impedansi yang berbeda karena level tegangan, rating arus, dimensi fisik, dan aplikasi yang dimaksudkan. Namun kapasitas saja tidak menentukan nilai impedansi.

Peringkat tegangan:Transformator daya tegangan tinggi dan transformator distribusi tegangan menengah mungkin memerlukan spesifikasi impedansi yang berbeda sesuai dengan kondisi pengoperasian dan kebutuhan sistemnya.

Toleransi manufaktur:Geometri belitan, posisi konduktor, dan akurasi dimensi mempengaruhi impedansi akhir. Kontrol kualitas manufaktur membantu memastikan bahwa hasil yang diukur memenuhi persyaratan desain yang disetujui.

Spesifikasi pelanggan:Perusahaan utilitas, pabrik industri, proyek energi terbarukan, dan operator pusat data dapat menentukan nilai impedansi tertentu untuk dikoordinasikan dengan peralatan yang ada dan batas tingkat kesalahan.

Oleh karena itu, impedansi transformator harus dipilih melalui evaluasi teknik daripada hanya memilih persentase terendah yang tersedia.

Tidak ada nilai impedansi tunggal yang cocok untuk setiap transformator. Spesifikasi yang sesuai bergantung pada kapasitas pengenal, kelas tegangan, standar yang berlaku, tingkat kesalahan sistem, dan persyaratan proyek.

Untuk diskusi teknik awal, rentang berikut mungkin berguna sebagai contoh umum daripada batasan desain wajib.

Aplikasi transformator	Kisaran impedansi ilustratif
Trafo distribusi kecil	2%–6%
Trafo distribusi berkapasitas sedang	4%–8%
Transformator tenaga industri yang lebih besar	6%–12%
Transformator daya khusus berkapasitas tinggi	Khusus proyek

Nilai sebenarnya sangat bervariasi, terutama untuk transformator daya besar dan unit yang dirancang untuk aplikasi khusus. Insinyur harus mengacu pada data teknis yang dijamin oleh pabrikan, standar yang berlaku, dan persyaratan utilitas ketika mengkonfirmasi suatu spesifikasi.

Pemilihan impedansi transformator memerlukan keseimbangan antara kinerja operasional dan proteksi sistem.

Pertama, tentukanarus hubung singkat maksimum yang diijinkandi titik instalasi. Impedansi transformator harus dievaluasi bersama dengan tingkat gangguan jaringan hulu dan peringkat peralatan hilir.

Selanjutnya, lakukan penilaianpengaturan tegangandalam kondisi pembebanan normal dan puncak. Fasilitas dengan motor besar, penggerak frekuensi variabel, penyearah, atau beban nonlinier lainnya mungkin memerlukan analisis kualitas daya tambahan.

Untuk operasi paralel, bandingkan nilai impedansi berdasarkan referensi umum dan verifikasi rasio tegangan, kelompok vektor, polaritas, dan urutan fasa. Perhitungan pembagian beban harus memastikan bahwa setiap transformator dapat beroperasi dalam batas pengenalnya.

Terakhir, pertimbangkan ekspansi di masa depan. Trafo yang memenuhi persyaratan beban saat ini mungkin menjadi tidak sesuai jika fasilitas menambah jalur produksi, infrastruktur pengisian daya kendaraan listrik, peralatan energi terbarukan, atau penambahan kapasitas pusat data.

Insinyur kelistrikan yang berkualifikasi harus memverifikasi desain lengkap sebelum trafo dipesan atau dipasang.

Impedansi transformator relevan untuk berbagai aplikasi, termasuk fasilitas industri, bangunan komersial, gardu utilitas, pembangkit energi terbarukan, dan pusat data.

Dalam sistem industri, impedansi yang tepat membantu menyeimbangkan kinerja tegangandan batasan arus gangguan. Di dalampusat data, ini merupakan bagian dari proses koordinasi kelistrikan yang melibatkan switchgear tegangan menengah, transformator utama, peralatan distribusi tegangan rendah,sistem UPS, dan beban hilir.

Untuktenaga suryaDananginproyek, impedansi transformator juga harus dipertimbangkan bersamaan dengan karakteristik inverter, persyaratan interkoneksi jaringan, dan analisis kesalahan sistem secara keseluruhan.

Untuk aplikasi utilitas, insinyur mungkin perlu mengoordinasikan impedansi di beberapa level tegangan untuk mencapai perlindungan dan kinerja pengoperasian yang diperlukan.

Dalam setiap kasus, trafo harus dipilih sesuai dengan karakteristik kelistrikan dari sistem secara keseluruhan, tidak hanya daya pengenalnya.

Jiangsu Yawei Transformer Co., Ltd., anak perusahaan Yawei Group, didirikan pada tahun 1993 dan memiliki lebih dari 30 tahun pengalaman manufaktur transformator. Perusahaan ini melayani aplikasi distribusi tenaga listrik, industri, dan infrastruktur energi dengan rangkaian produk transformator dan solusi khusus.

Saat menentukan transformator, pelanggan harus memberikan kapasitas pengenal, tegangan primer dan sekunder, frekuensi, kelompok vektor, impedansi yang diperlukan, metode pendinginan, lingkungan pemasangan, dan standar yang berlaku. Informasi tambahan tentang tingkat kesalahan hulu dan operasi paralel dapat membantu tim teknik mengevaluasi desain dengan lebih akurat.

Yawei Transformer mendukung kebutuhan trafo spesifik proyek, membantu pelanggan mengidentifikasi spesifikasi teknis yang sesuai untuk sistem kelistrikan mereka.
