Kekuatan di Balik Jaringan Listrik: Panduan Komprehensif Mengenai Transformator-Fase Tiga

Transformator tiga-fasa benar-benar merupakan tulang punggung jaringan listrik saat ini. Ia memindahkan energi listrik antar sirkuit menggunakan induksi elektromagnetik, dan melakukannya dengan tiga arus AC yang tetap sinkron sempurna-masing-masing bergeser sekitar 120 derajat dari yang lain. Secara sederhana: dibandingkan dengan penyiapan-fase tunggal, daya tiga-fase cenderung lebih efisien dan memberikan stabilitas yang dibutuhkan utilitas dan industri besar.

(Klik gambar untuk mengetahui lebih banyak.)

Kebanyakan transformator{0}}fasa tiga memiliki beberapa desain umum:

Jenis-inti
Yang ini memiliki tiga anggota inti vertikal, semuanya diikat menjadi satu dengan kuk atas dan bawah. Ini populer, terutama untuk transmisi-tegangan tinggi, karena relatif kompak dan praktis.

Jenis-kerang
Di sini, inti magnet pada dasarnya membungkusbelitan. Desain tersebut dikenal memberikan perlindungan mekanis yang lebih kuat, yang dapat menjadi masalah besar dalam-kondisi dunia nyata.

Bank tiga-fase
Alih-alih satu unit tiga-fasa besar, Anda akan melihat tiga transformator-fasa tunggal terpisah yang dikelompokkan menjadi satu. Salah satu keuntungan keren (dan terkadang berguna) adalah jika satu unit gagal, dua unit lainnya mungkin tetap berjalan dengan kapasitas yang dikurangi-hal ini sering disebut sebagai penyiapan-delta terbuka.

Bagaimana belitan dihubungkan sangat berkaitan dengan bagaimana transformator berperilaku a

sistem tenaga:

Delta (△)
Pada sambungan delta, belitan membentuk lingkaran tertutup. Delta tangguh dan menangani situasi saat ini dengan baik. Hal ini juga dapat membantu "menahan" isu-isu harmonis tertentu dengan lebih baik daripada beberapa alternatif.

Bintang (Y)
Dengan sambungan bintang (atau wye), belitan bertemu pada titik netral yang sama. Itu adalah bagian yang memungkinkan Anda melakukan grounding dan menyediakan kabel netral, yang sangat berguna untuk menyalurkan banyak-beban fase tunggal-seperti yang Anda lihat di sistem perumahan.

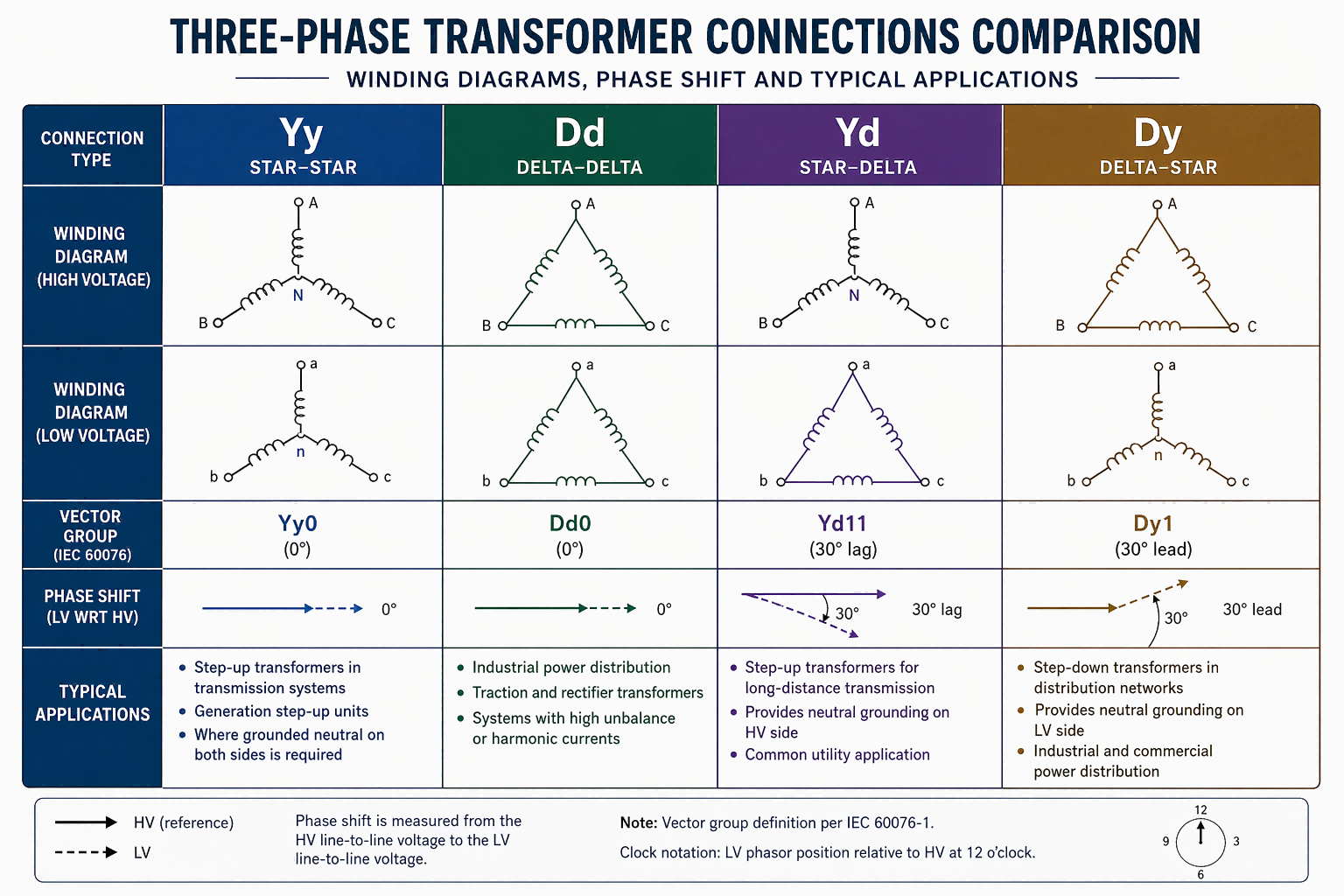

Kombinasi Koneksi Standar Umum:

Yd11: Bintang-tegangan tinggi, delta-tegangan rendah; tegangan rendah tertinggal dari tegangan tinggi sebesar 30 derajat. Khas untuk transformator step-down, seperti sistem 110kV/10kV.

Yyn0: Kedua sisinya berbentuk bintang,-tegangan rendah netral dibumikan. Pilihan-untuk trafo distribusi (10kV/0,4kV, 380/220V).

Dyn11: Delta-tegangan tinggi, bintang-tegangan rendah dengan ground netral. Populer di jaringan perkotaan karena mampu menjinakkan harmonik dengan sangat baik.

Yy0: Bintang di kedua sisi, netral biasanya tidak memiliki landasan. Sebagian besar untuk transformator kecil-berdaya rendah.

Anda dapat menggunakan tiga transformator-fasa tunggal, namun seringkali teknisi tidak melakukannya-karena biasanya hal ini lebih merepotkan dan memakan biaya. Transformator tiga-fasa biasanya unggul karena beberapa alasan:

Efisiensi: Secara keseluruhan menggunakan lebih sedikit tembaga dan baja, sehingga kehilangan energi cenderung lebih rendah.

Jejak yang lebih kecil: Lebih sedikit ruang, lebih sedikit kompleksitas instalasi, lebih mudahnya logistik (terutama ketika Anda berurusan dengan utilitas).

Biaya: Dalam banyak kasus, biayanya sekitar 15–20% lebih murah dibandingkan tiga transformator terpisah dengan kapasitas gabungan yang sama. Sejujurnya, perbedaannya tidak kecil.

Transformator daya dibuat untuk menangani beban berat, namun tetap memerlukan perlindungan-karena kesalahan internal dapat menjadi parah dengan cepat. Perlindungan umum dan metode pendinginan meliputi:

Minyak isolasi: Barang ini berfungsi ganda. Ini mendinginkan trafo dan juga bertindak sebagai isolator listrik (sehingga sistem tetap aman).

Relai Buchholz: Perangkat keselamatan yang mengawasi penumpukan gas atau lonjakan oli, yang dapat terjadi jika terjadi kesalahan di dalam.

Radiator dan/atau kipas angin: Saat trafo bekerja keras, panas meningkat dengan cepat. Ini membantu membuang panas sehingga unit bertahan lebih lama.
